Неофициальный форум технической поддержки Hikvision » Оборудование и программное обеспечение Hikvision » IP (сетевые) камеры Hikvision (в том числе IP PTZ) » Как обжать кабель на DS-2CD2632F (Цвета: красный,желтый,оранжевый,зеленый,фиолетовый,коричн евы)
Как обжать кабель на DS-2CD2632F
Sergeypod92Дата: Воскресенье, 08.02.2015, 22:08 | Сообщение # 1
Группа: Проверенные
Сообщений: 6
Репутация: 0
Статус: Offline
Как обжать кабель на DS-2CD2632FЦвета:красный,желтый,оранжевый,зеленый,фиолетовый,коричневый,черный,синий.
Помогите пожалуйста.
Прикрепления: 8530296.jpg(30Kb) · 2241701.jpg(22Kb)

tdaДата: Воскресенье, 08.02.2015, 23:00 | Сообщение # 2
Группа: Проверенные
Сообщений: 28
Репутация: 0
Статус: Offline
Если разъем ответка остался прозвони, через пачт- корд

iTuneDVRДата: Понедельник, 09.02.2015, 00:14 | Сообщение # 3
Группа: Проверенные
Сообщений: 1396
Репутация: 62
Статус: Offline
Посмотри как вариант тут

---- Мотивирующие ссылки удалены по просьбе администратора ----
---- Не админ, а для лички есть форум, но сюда иногда захожу ----


Сообщение отредактировал iTuneDVR - Понедельник, 09.02.2015, 00:14

Sergeypod92Дата: Понедельник, 09.02.2015, 15:05 | Сообщение # 4
Группа: Проверенные
Сообщений: 6
Репутация: 0
Статус: Offline
"tda"  ответки не осталось,

iTuneDVR

в том обсуждении провода другим цветом, там уже просмотривал sad

iTuneDVRДата: Понедельник, 09.02.2015, 16:54 | Сообщение # 5
Группа: Проверенные
Сообщений: 1396
Репутация: 62
Статус: Offline
Цитата Sergeypod92 ()
tda" ответки не осталось, iTuneDVR

в том обсуждении провода другим цветом, там уже просмотривал sad
Важна суть!
Камеру разбери и посмотри на разъёме последовательность и проанализируй инфу по той ветке, а гадать не нужно.
Я не стал гадать, разобрал и посмотрел wink


---- Мотивирующие ссылки удалены по просьбе администратора ----
---- Не админ, а для лички есть форум, но сюда иногда захожу ----

Sergeypod92Дата: Понедельник, 09.02.2015, 18:39 | Сообщение # 6
Группа: Проверенные
Сообщений: 6
Репутация: 0
Статус: Offline
Цитата iTuneDVR ()
Важна суть! Камеру разбери и посмотри на разъёме последовательность и проанализируй инфу по той ветке, а гадать не нужно.
Я не стал гадать, разобрал и посмотрел
Я сразу ее разобрал, но по плате ничего не понимаю, Вы мне не поможите если я фотки пришлю?? help

iTuneDVRДата: Понедельник, 09.02.2015, 19:10 | Сообщение # 7
Группа: Проверенные
Сообщений: 1396
Репутация: 62
Статус: Offline
Так там и понимать нечего.
Смотришт на разъём на на плате и если он залит то тупо прозваниваешь контакты, отделяя питание, если.
Отбросив те варианты расключения, которые ты уже испробовал  и внимательно посмотрев ветку ты поймёшь логику следования контактов и не важно каким они цветом решили забабахать! wink
Форум-то общий, а я такой же его рядовой пользователь как и остальные.
Был опыт  с разъёмом, я его решил и описал, хоть он и выходил за рамки присланной официалами схемы.
Ты лишь добавишь варианты реализации, так что выкладывай wink


---- Мотивирующие ссылки удалены по просьбе администратора ----
---- Не админ, а для лички есть форум, но сюда иногда захожу ----


Сообщение отредактировал iTuneDVR - Понедельник, 09.02.2015, 19:13

Sergeypod92Дата: Понедельник, 09.02.2015, 21:52 | Сообщение # 8
Группа: Проверенные
Сообщений: 6
Репутация: 0
Статус: Offline
Цитата iTuneDVR ()
Так там и понимать нечего. Смотришт на разъём на на плате и если он залит то тупо прозваниваешь контакты, отделяя питание, если.
Отбросив те варианты расключения, которые ты уже испробовал  и внимательно посмотрев ветку ты поймёшь логику следования контактов и не важно каким они цветом решили забабахать!
Форум-то общий, а я такой же его рядовой пользователь как и остальные.
Был опыт  с разъёмом, я его решил и описал, хоть он и выходил за рамки присланной официалами схемы.
Ты лишь добавишь варианты реализации, так что выкладывай ;)

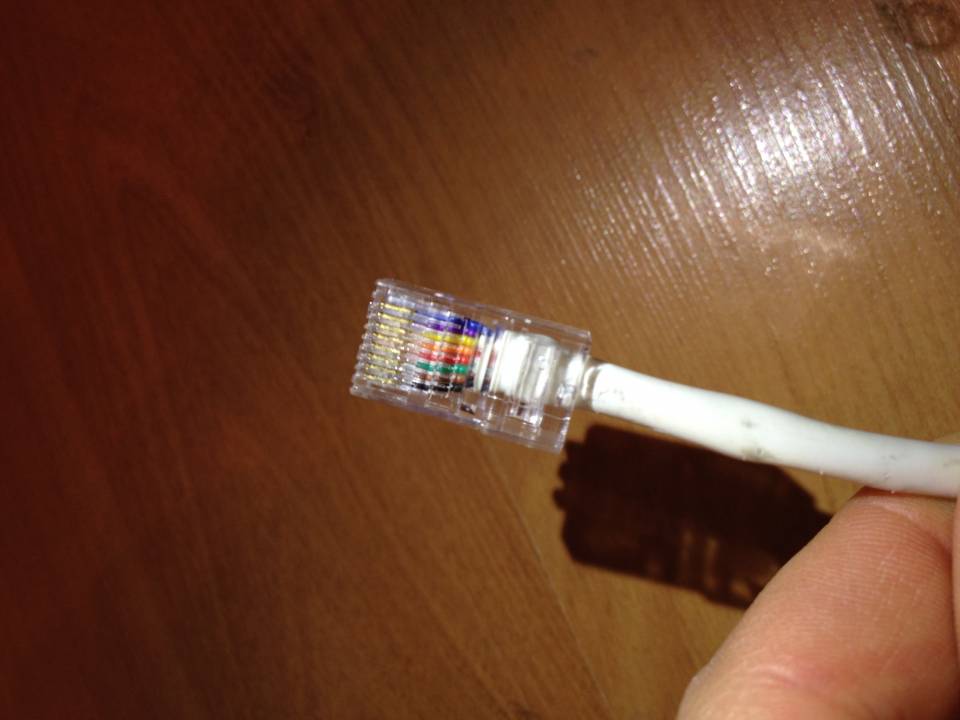

 В моем случае обжим будит выглядеть так (с лева на право)
черный
коричневый
зеленый
красный
оранжевый
желтый
фиолетовый
синий

черный -  красный +


Добавлено (09.02.2015, 21:52)
---------------------------------------------
?????????????????
Прикрепления: 4606437.jpg(40Kb) · 0125104.jpg(46Kb)

iTuneDVRДата: Понедельник, 09.02.2015, 23:53 | Сообщение # 9
Группа: Проверенные
Сообщений: 1396
Репутация: 62
Статус: Offline
На разъёме-то какие ноги первые в плату вставляются? Где там ключ?
Разъём-то у всех одинаковый, а какие провода по цвету будет это не важно. Автомат из клепает  автоматом и ему по-барабану на цвет, хоть всё одноцетное будет!


---- Мотивирующие ссылки удалены по просьбе администратора ----
---- Не админ, а для лички есть форум, но сюда иногда захожу ----

Sergeypod92Дата: Вторник, 10.02.2015, 00:20 | Сообщение # 10
Группа: Проверенные
Сообщений: 6
Репутация: 0
Статус: Offline
Цитата iTuneDVR ()
На разъёме-то какие ноги первые в плату вставляются? Где там ключ?
Прикрепления: 2990518.jpg(79Kb) · 7977448.jpg(76Kb) · 3154098.jpg(75Kb)

iTuneDVRДата: Вторник, 10.02.2015, 00:39 | Сообщение # 11
Группа: Проверенные
Сообщений: 1396
Репутация: 62
Статус: Offline
Ну вот мои фотки с того поста!
Обрати внимание на ключь слева в разъеме на фотографии разложеной камеры и проследи по цвету провода, что вышло наружу в итоге и в какой последовательности вошло в разъём RJ45!
Пусть на гребёнке там штырьков больше, но проводов 8+2=10.
Вызвони питание и землю и отбрось их.

У тебя цвета другие, но принцип должен сохраниться.
Не забудь еще и то, что я же использую еще переходник, чтобы из папы сделать маму. В той ветке он показан.
Думаю у тебя всё получится wink
Прикрепления: 6724640.jpg(90Kb) · 1581944.jpg(13Kb)


---- Мотивирующие ссылки удалены по просьбе администратора ----
---- Не админ, а для лички есть форум, но сюда иногда захожу ----


Сообщение отредактировал iTuneDVR - Вторник, 10.02.2015, 00:41

Sergeypod92Дата: Вторник, 10.02.2015, 01:53 | Сообщение # 12
Группа: Проверенные
Сообщений: 6
Репутация: 0
Статус: Offline
Цитата iTuneDVR ()
У тебя цвета другие, но принцип должен сохраниться. Не забудь еще и то, что я же использую еще переходник, чтобы из папы сделать маму. В той ветке он показан.
Думаю у тебя всё получится
Я обжал RJ45 по Вашей статье, так же использую переходник, провода питания идут отдельно я их прозвонил и на колодке их не трогал, но компьютер не может найти локальную сеть, пытается подключиться вроде все норм, потом опять ищет и т.д.  wacko

iTuneDVRДата: Вторник, 10.02.2015, 10:34 | Сообщение # 13
Группа: Проверенные
Сообщений: 1396
Репутация: 62
Статус: Offline
Может ты всё правильно сделал и грабли в разъёме RJ45 может недожал или разъём для многожильного кабеля вместо однодильного???

Но, на твоей фотке под разъёмом я разглядел нечто (возможно подсказка, тая я предполагаю), что считаю укзанием на стандартную раскладку обжимки.
В принципе чинайцам нечего придумывать нового, да и запутывать себя и остальных.
Контакты 1,2,3,6 показывают на стандартно задействованные разъёмы при  обжимке кабеля.
Остальные незадействованные 4-е пары можно также трактовать стандартно и вики даёт вполне адекватное понимание раскладки.
Понятно, что каждая обжимка укорачивает кабель, тогда попробуй так.
Попробуй отдельно дать питание 12V по двум крайним справа проводам на 9,10 контактах (полярность определи только правильно) и сделай отдельный джек с хвостом, которым и цепляй контакты на плате, а RJ45 воткнут в обычный свитч без питания.
Так ты точно нащупаешь, а и сделаешь финальный обжим! wink

Прикрепления: 8717184.jpg(116Kb)


---- Мотивирующие ссылки удалены по просьбе администратора ----
---- Не админ, а для лички есть форум, но сюда иногда захожу ----


Сообщение отредактировал iTuneDVR - Вторник, 10.02.2015, 10:37
