Hikvision DS-7604NI-SE/P пропало изображение по HDMI.
aleksgorДата: Вторник, 25.10.2016, 12:29 | Сообщение # 1
Группа: Проверенные
Сообщений: 7
Репутация: 0
Статус: Offline
примерно после года использования пропало изображение по HDMI кабелю, подключенного к телевизору. пробовал к другому телику и другим кабелем, тоже самое.(бывает проявляется сквозь рябь изображение,но редко).По VGA все показывает.Что может быть?

sherbinkaДата: Среда, 26.02.2020, 14:18 | Сообщение # 2
Группа: Проверенные
Сообщений: 900
Репутация: 15
Статус: Offline
Тема обсуждалась в двух мониторах, извиняюсь за копию.
Тоже система дала сбой. Здрасти всем, давно не появлялся т.к. всё работало, ничего не обновлял года три уже. Встала необходимость переключить рег с телека на монитор по hdmi -dvi. Простым перетыком не пошло. Поигрался разрешением тоже ноль. Решил вернуть всё назад, но нет, не хочет.  По vga работает нормально. Какой то сигнал идёт, потому как экран ТВ становится чёрным, но изображения нет. Здесь говорили о земле, но ведь всё работало. HDMI нужен для подключения модулятора DVB-T, смотрю в любой комнате. И здесь он тоже не работает. Подскажите, где копать? Соединение массы ТВ и реса не даёт результата. Дурит не кабель (было три) и не приёмник (тоже три). Стоит ли приобретать хитрый кабель о котором говорилось выше? Но до этого у меня и 5 метровым без земли всё шло.
Добавлю, что при прозвонке массы соединённые по hdmi ТВ и рег прозваниваются, смысл тогда другого кабеля?
Совсем не понятен мануал с aux/main выходами с управлением на передней панели? Где это? Где переключить с VGA на HDMI?  Написано, что работать могут оба.
Извиняюсь за дублировани сообщения из темы двух мониторов, не туда написал по причине обсуждения похожей проблемы.

Добавлено (21.10.2022, 09:50)
---------------------------------------------
Подскажите, что посмотреть для восстановления hdmi регистратора, по vga работает, но нужен hdmi. Какие компоненты участвуют на плате? Внешние кабеля и приёмники проверены.


DS-2CD2232-I5, DS-2CD2332-I5 ver. 5.3.0
DS-2CD2632F-IS ver.5.3.0
DS-2432F-IW ver.5.3.0
DS-2DF7286-A ver. 5.2.4
DS-7616NI-SE/P ver.3.0.22
iVMS-4200 ver. 3.2.0.10 IVMS-4500 ver. 4.7.7


Сообщение отредактировал sherbinka - Среда, 26.02.2020, 14:21

avalistДата: Пятница, 21.10.2022, 19:08 | Сообщение # 3
Группа: Проверенные
Сообщений: 1056
Репутация: 84
Статус: Offline
Цитата sherbinka ()
Подскажите, что посмотреть для восстановления hdmi регистратора, по vga работает, но нужен hdmi.
овчинка выделки не стоит, я бы через адаптер реализовал, vga2hdmi на ali ozon и т.д. они есть всяко дешевле чем ремонт

sherbinkaДата: Пятница, 21.10.2022, 20:55 | Сообщение # 4
Группа: Проверенные
Сообщений: 900
Репутация: 15
Статус: Offline
Да, но качество сигнала какое будет? Об НД можно забыть. Не думаю, что дело в сложности ремонта, скорее в знании.  Такая же структура и спутниковых ресиверах скорее всего. Попробую их напряч. Но это не первый случай, были уже похожие проблемы.

DS-2CD2232-I5, DS-2CD2332-I5 ver. 5.3.0
DS-2CD2632F-IS ver.5.3.0
DS-2432F-IW ver.5.3.0
DS-2DF7286-A ver. 5.2.4
DS-7616NI-SE/P ver.3.0.22
iVMS-4200 ver. 3.2.0.10 IVMS-4500 ver. 4.7.7

avalistДата: Пятница, 21.10.2022, 22:13 | Сообщение # 5
Группа: Проверенные
Сообщений: 1056
Репутация: 84
Статус: Offline
Цитата sherbinka ()
Да, но качество сигнала какое будет?
full hd 1080p держит спокойно, а больше как правило и не надо, за микросхему hdmi больше заплатите, у нас просили 10$ + стоимость ремонта еще столько же
если есть халява за пиво и доноры с которых снять то имеет смысл

Установка оборудования видеонаблюдения в Москве и Московской области
sherbinkaДата: Пятница, 21.10.2022, 23:40 | Сообщение # 6
Группа: Проверенные
Сообщений: 900
Репутация: 15
Статус: Offline
Про доноры и думал. На монитре vga разница сразу видна. Поддержит понятно, но качество будет не то.VGA по сути разрешение 1280х1024, у фул НД 1920х1080.

Добавлено (12.12.2023, 13:58)
---------------------------------------------
Обращаюсь к ремонтникам, ситуация такая: пропало изображение по hdmi на длинном 10 м кабеле, на коротком кабеле всё показывает. Длинный кабель рабочий, другие устройства работают нормально. Думаю уровень сигнала понизился от времени, может снизилось питание микросхемы. Подскажите, где стоит посмотреть и где померить? Какие конденсаторы посмотреть, возможно снизилась ёмкость от времени. Если кто может помочь удалённо, готов отблагодарить материально.


DS-2CD2232-I5, DS-2CD2332-I5 ver. 5.3.0
DS-2CD2632F-IS ver.5.3.0
DS-2432F-IW ver.5.3.0
DS-2DF7286-A ver. 5.2.4
DS-7616NI-SE/P ver.3.0.22
iVMS-4200 ver. 3.2.0.10 IVMS-4500 ver. 4.7.7

avalistДата: Вторник, 12.12.2023, 20:18 | Сообщение # 7
Группа: Проверенные
Сообщений: 1056
Репутация: 84
Статус: Offline
Цитата sherbinka ()
Какие конденсаторы посмотреть, возможно снизилась ёмкость от времени.
фото платы?

sherbinkaДата: Вторник, 12.12.2023, 20:44 | Сообщение # 8
Группа: Проверенные
Сообщений: 900
Репутация: 15
Статус: Offline

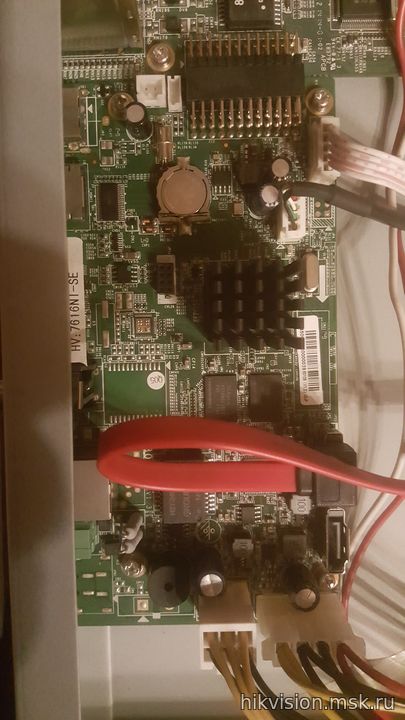

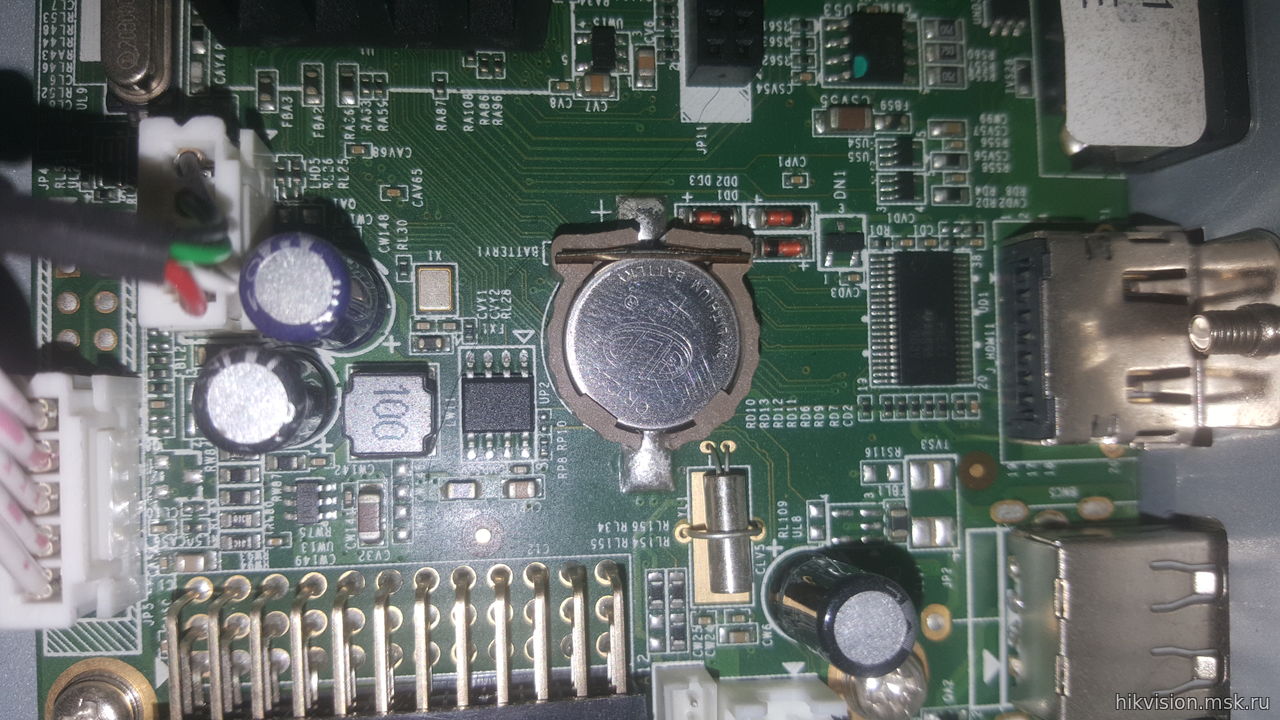

Общий вид. У батарейки разъём hdmi. Сетевую не снимал.
Прикрепления: 0371398.jpg (69.4 Kb) · 7645861.jpg (210.4 Kb)


DS-2CD2232-I5, DS-2CD2332-I5 ver. 5.3.0
DS-2CD2632F-IS ver.5.3.0
DS-2432F-IW ver.5.3.0
DS-2DF7286-A ver. 5.2.4
DS-7616NI-SE/P ver.3.0.22
iVMS-4200 ver. 3.2.0.10 IVMS-4500 ver. 4.7.7

avalistДата: Вторник, 12.12.2023, 21:39 | Сообщение # 9
Группа: Проверенные
Сообщений: 1056
Репутация: 84
Статус: Offline
sherbinka
как минимум один дохлый возле разъема питания hdd, по фото похоже "вздутый"
те которые для POE скорее всего на напряжение 63 вольта можно не трогать
возле usb разъема 2 шт. проверить, а лучше сразу заменить, скорее всего от старости емкость ушла как и esr
и еще один левее батарейки возле двух беленьких разъемов, тоже, если он не на 63 вольта
по опыту после 3-5 лет, что попадали в ремонт, замене подлежали все такие элетролиты на плате, благо их не много
проверять не только емкость но и esr, для этого нужно иметь esr метр типа esr-micro или аналогичных, можно измерять не выпаивая из платы

sherbinkaДата: Вторник, 12.12.2023, 22:09 | Сообщение # 10
Группа: Проверенные
Сообщений: 900
Репутация: 15
Статус: Offline
Да, у колодки 470мкФ х 10В немного раскрылся. Попробую найти и заменить, обязательно отпишусь. Другие внешне нормальные. Спасибо, небольшой таймаут.

Добавлено (18.12.2023, 18:41)
---------------------------------------------
Пробовал заменить вздутый и ещё один, эффекта 0. Конденсаторов на плате 5 штук,  Два на 12 вольт и два на 5, на одном 1,3 вольта, хотя сам он на 16. Плюс сопротивление на нём 200 ом, при выпайке на плате около 300 ом. Менял его,  но ничего.      ESR тестера у меня нет, заказал на озоне за 500 руб, прибудет до 2го января, но думаю дело не в кондёрах. Все они стгят фильтрами по питанию, минус у всех на земле. Проверял по старинке, переменную составляющую на кондере, у всех примерно одна сотая вольта она. Не знаю правда диапазон частот мультиметра, раньше смотрел по осцилографу.  Для тех кто помнит железный гроб С1-19, лампы, трансформаторы силовые, ностальгия далёких 70-80 х. Так что из кондёров смущает только один, 220мкФ х 16в. Может в нерабочем состоянии он зашунтирован, больно низкое на нём сопротивление 300 ом всего и 1,3 вольта. Сам кондесатор исправный, и ёмкость и сопротивление около 6 Мом. На фото он рядом с процессором.
Хочу узнать, зачем на сетевой плате конденсатор на 65 вольт? С блока питания поступает только одно напряжение 12 вольт, а преобразователя я что то не увидел.
Буду признателен,  если у кого-то будут какие нибудь мысли.
Разъём hdmi не горелый, хотя я и перетыкаю его на горячую. К тому же на монитор через него сигнал идёт.


DS-2CD2232-I5, DS-2CD2332-I5 ver. 5.3.0
DS-2CD2632F-IS ver.5.3.0
DS-2432F-IW ver.5.3.0
DS-2DF7286-A ver. 5.2.4
DS-7616NI-SE/P ver.3.0.22
iVMS-4200 ver. 3.2.0.10 IVMS-4500 ver. 4.7.7

avalistДата: Понедельник, 18.12.2023, 21:11 | Сообщение # 11
Группа: Проверенные
Сообщений: 1056
Репутация: 84
Статус: Offline
Цитата sherbinka ()
Хочу узнать, зачем на сетевой плате конденсатор на 65 вольт?
так POE же, там 48-55 вольт

Цитата sherbinka ()
С блока питания поступает только одно напряжение 12 вольт
нее, 48 там, все остальные через dc-dc делаются

sherbinkaДата: Понедельник, 18.12.2023, 21:35 | Сообщение # 12
Группа: Проверенные
Сообщений: 900
Репутация: 15
Статус: Offline
Да, есть отдельное питание для сетевой платы, забыл, что его отбросил. Но на основную плату идут три пары проводов от БП обьединённые по три на самой плате. 12 вольт поступает с БП и стабильно.  sad

Добавлено (10.02.2024, 15:45)
---------------------------------------------
Пришёл ЕСР тестер конденсаторов и, действительно, вздутый был всему виной. Менял его на б/у того же номинала и волею случая он тоже был бракован, ЕСР 7 ом. Выбрал рабочий, поставил и всё поехало. avalist, спасибо большое за участие. За 10 лет первая поломка, остальное всё регулировки.

Добавлено (17.03.2024, 14:58)
---------------------------------------------
Заработало, но не совсем. На 1,5 метровом кабеле hdmi изображение есть, всё хорошо, но в моём случае рег подключён через 5метровый кабель к конвертеру dvb t, и тут вывеска: отсутствует сигнал. Ноут и Тв приставка в этом подключении работают. Смущает питание выходной мс PN521 защиты выхода от статических разрядов. На её питание подаётся 4,81В. По паспорту д.б 5. Не знаю на сколько это критично. Думаю уровень сигнала hdmi на уровне критичного, с коротким кабелем работает, с длинным не хочет. Если кто занимается ремонтом и будет возможность, померьте напряжение на этой мс, 35 нога слева внизу, если отвернуть выход от себя. И какое напряжение на 5 вольтовых конденсаторах, их три штуки, 220мкФ 16В,  в разных местах платы, но похоже соеденены паралельно. У меня 4,95 В.
Также не нашёл мс преобразователя 12В с БП на 5В на основной плате. Плата от Ds 76**, подскажите.
А вообще бы приорёл схему этой платы, может у кого есть?
